*브레이징재는 납재를 사용하여 모재를 가능한 한 용융시키지 않고 행하는 용접방법입니다.

은의 함량관리를 신뢰할 수 있는
브레이징제

브레이징재는 납재를 사용하여 모재를 가능한 한 용융시키지 않고 행하는 용접방법입니다. 그러므로 다음의 이점을 가지고 있으며 각 분야에서 널리 사용되어 지고 있습니다.

■ 브레이징제의 특장점

01 접합부가 확산에 의해 확실히 금속 접합한다.

02 박판 또는 세션 등의 정밀 전자 기기부품에 적용할 수 있다.

03 열 및 전기 전도가 확실하여 전기적 접속, 열교환기 등에 적용된다.

04 기밀 봉지 할 수 있어 내압용기 또는 진공 기밀에의사용 가능하다.

05 동시에 다수 개소의 접합을 하나의 공정으로 행할 수 있기 때문에 작업이 편리하다.

06 복잡한 형상은 Step Brazing 할 수 있다.

07 제품 치수가 달라지거나 변형이 용접에 비하여 아주 적다.

08 작업 후 상태가 깨끗하므로 끝손질이 거의 없다.

09 이종 재료의 접합이 가능하며 Ceramic 등 비금속의 접합도 가능하다.

10 Brazing부를 재가열 하는 것에 따라서 녹일 수가 있다.

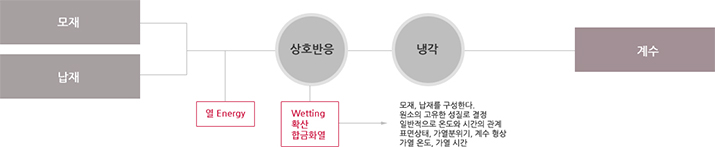

■ 브레이징제의 원리

■ 브레이징제의 종류

•인동납

인동납의 개요

인동납은 동에 인을 첨가하여, 융점을 낮게하고 동모재에 대해서는 Self Fluxing 효과가 있습니다. 동-인 2원 합금에 Ag,Sn 등을 첨가하여 가공성, 퍼짐성을 개선 하고 융점을 낮추고 유동성을 향상시킬 수 있습니다.이러한 인동납은 기계적 강도가 높고, 내식성이 좋아 선박,열교환기 등 동 및 동합금에 널리 사용되고 있습니다.

합금 및 물성

•은납

은납의 개요

은납은 경납의 대표적인 것으로서 주성분은 Ag, Cu, Zn이며, 용도에 따라서, Cd, Ni, Sn, Mn, In 등이 첨가됩니다. 아래의 성분이외에 주문에 따라 제조가 가능합니다.

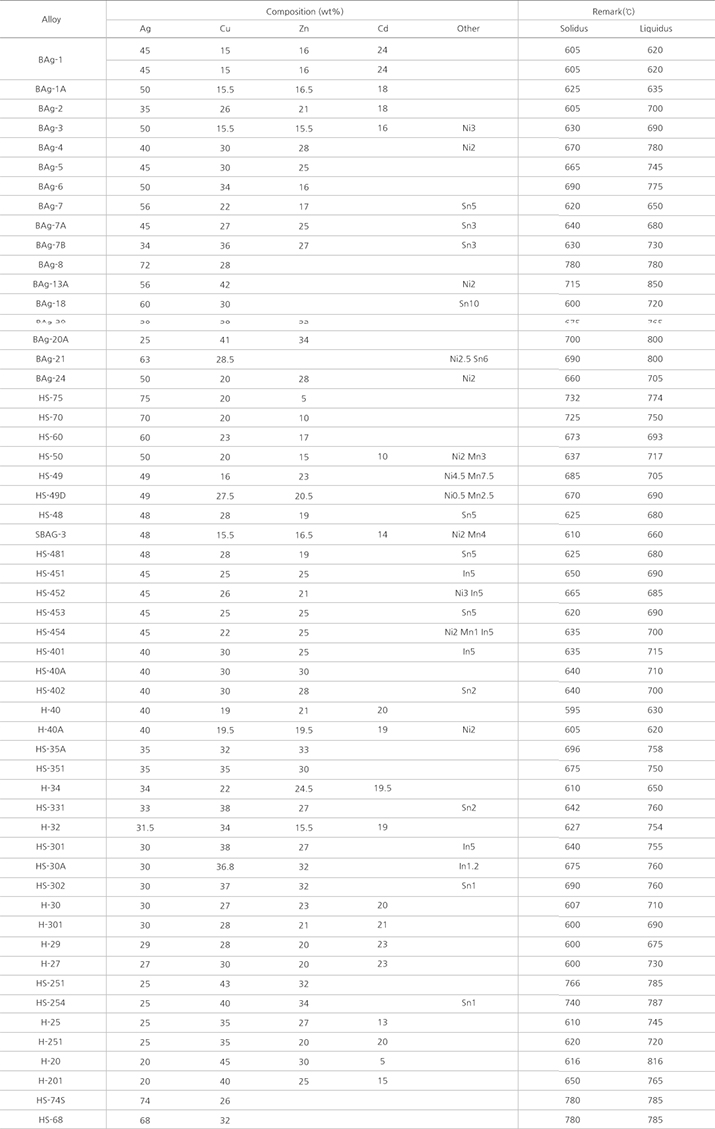

합금 및 물성

•Cd Free계

Cd Free계의 개요

- BAg-5 형(Ag-Cu-Zn 3원소)

- BAg-4 형(Ag-Cu-Zn-Ni 4원소)

- BAg-7 형(Ag-Cu-Zn-Sn 4원소)

- 5원소(Ag-Cu-Zn-In-Mn)

카드뮴이 함유되지 않은 Cd-Free계

국제규격으로 규정되어 있는 10종류의 은납 중 BAg-1, BAg-1A, BAg-2 및 BAg-3는 전기공업을 비롯한 각 산업분야에 널리 사용되고 있으나 15~20%라는 다량의 카드뮴(Cd)이 함유되어 있습니다. 당사의 연구진은 중금속인 카드뮴 공해로 인한 안전위생문제를 완전히 해결하기 위해 카드뮴이 함유되어 있지 않으면서도 현재 사용하는 은납보다 우수한 안전 은납인 Cd-Free계를 개발하였습니다.

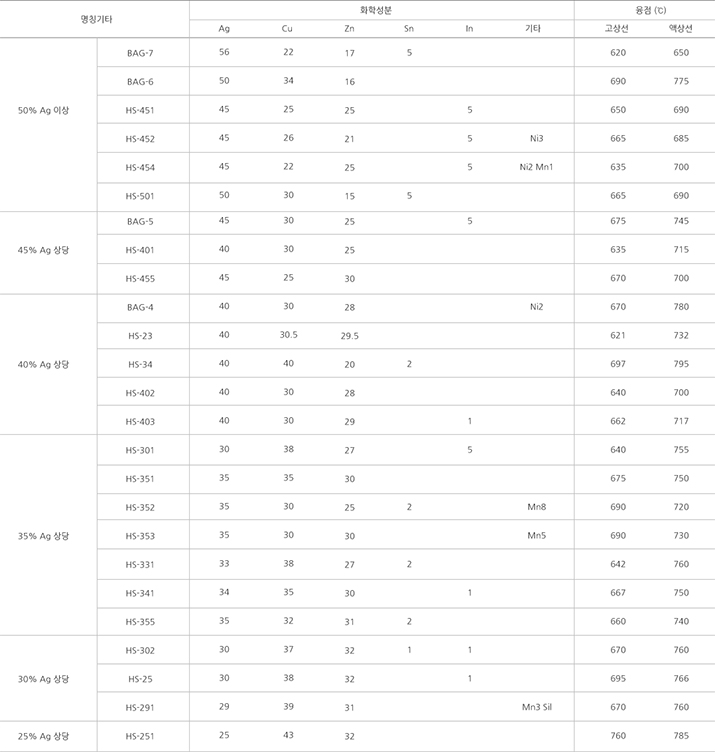

Cd-Free은납 종류

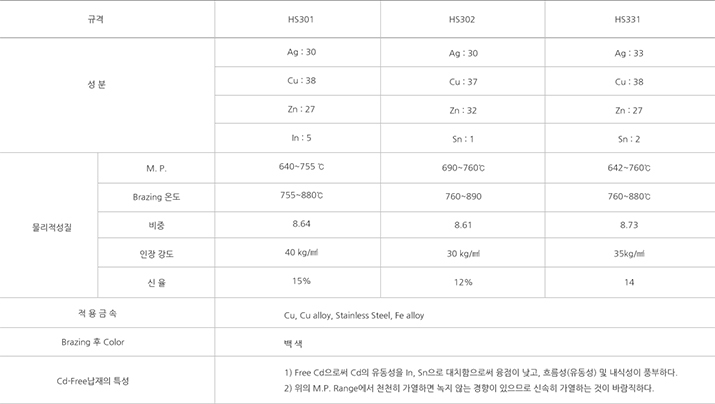

Cd-Free은납의 추천사양

■ 브레이징제 제품 공정

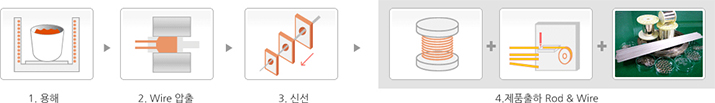

•Wire형 경납의 제품공정

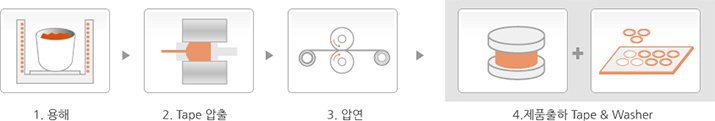

•Tape형 경납의 제품공정
